本文將以蘇州卡斯圖電子有限公司的MIR200近紅外顯微鏡為例，深入解析其技術配置，并對比X-ray、超聲波顯微鏡的差異，展現其在行業中的競爭優勢。

 ***、近紅外顯微鏡的核心配置

1. 光學系統

   - 波長范圍：通常為900-1700nm，硅材料在近紅外波段具有透光性，可穿透封裝樹脂或硅基板。

   - 物鏡配置：高數值孔徑（NA）紅外物鏡（如20×、50×），搭配電動調焦模塊，確保穿透深度和成像清晰度。

   - 光源：鹵素?zé)艋騆ED紅外光源，需穩定且可調節亮度以避免樣品熱損傷。

2. 相機配置

   - 傳感器類型：制冷型InGaAs相機（響應波段覆蓋900-1700nm），分辨率可達1280×1024像素，支持高靈敏度成像。

   - 幀率與曝光：高幀率（≥30fps）適用于動態檢測，長曝光模式可提升低反射樣品的信噪比。

3. 軟件要求

   - 圖像處理：需支持實時降噪、對比度增強、多焦面融合（擴展景深）。

   - 分析功能：3D重構、線寬測量、缺陷自動標記（如蘇州卡斯圖MIR200配備的CST-Vision Pro軟件）。

   - 兼容性：支持SEMI標準數據格式，可與工廠MES系統集成。

 二、近紅外顯微鏡 vs. X-ray vs. 超聲波顯微鏡

優勢對比：

- 近紅外顯微鏡：適合硅基封裝內部結構的高分辨率光學檢測，如TSV通孔、晶圓鍵合界面。

- X-ray：擅長金屬互聯缺陷（如焊球裂紋），但分辨率受限且存在輻射隱患。

- SAM：對分層缺陷不靈敏，但需耦合劑且分辨率較低。

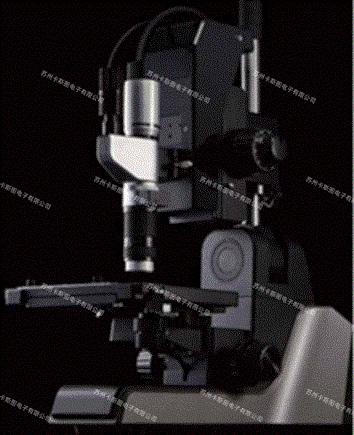

三、案例聚焦：蘇州卡斯圖MIR200近紅外顯微鏡

蘇州卡斯圖電子有限公司推出的MIR200系列，專為半導體封裝檢測優化，具備以下創新點：

1. 智能光學系統：采用電動切換式物鏡塔輪，支持5×到100×物鏡快速切換，適配不同封裝厚度。

2. 多模態成像：可選配共聚焦模塊，提升縱向分層檢測能力。

3. AI驅動分析：內置深度學習算法，可自動識別鍵合線斷裂、樹脂空洞等典型缺陷，誤檢率＜1%。

行業反饋：

某***際封測企業采用MIR200后，其TSV檢測效率提升40%，人工復檢工作量減少70%，凸顯了近紅外技術在封裝質控中的價值。

四、未來展望

隨著2.5D/3D封裝（如3D IC、Chiplet）的普及，近紅外顯微鏡將向更高分辨率、多光譜融合方向發展。卡斯圖電子透露，下***代MIR系列將集成太赫茲波模塊，進***步拓展對新型材料的檢測能力。
