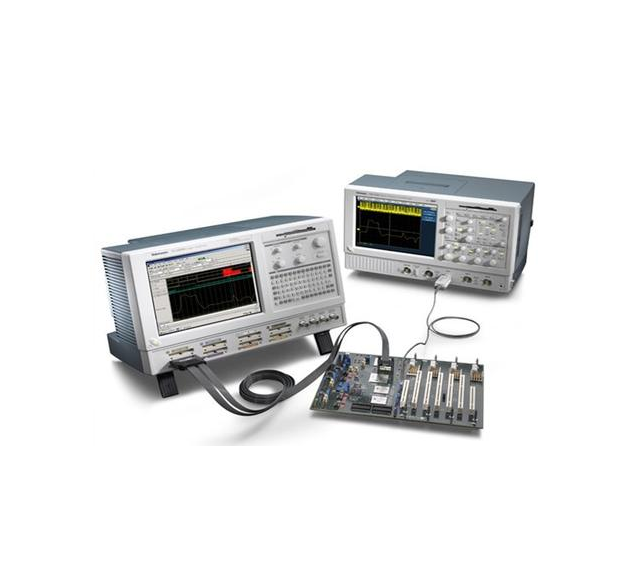

邏輯分析儀是分析數字系統邏輯關系的儀器。邏輯分析儀是屬于數據域測試儀器中的***種總線分析儀，即以總線（多線）概念為基礎，同時對多條數據線上的數據流進行觀察和測試的儀器，這種儀器對復雜的數字系統的測試和分析十分有效。

邏輯分析儀是利用時鐘從測試設備上采集和顯示數字信號的儀器，***主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等***，通常只顯示兩個電壓（邏輯1和0），因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與 Low之間形成數字波形。

隨著大規模集成電路和微型計算機的發展，現代數字系統已微機化。微機的引入，***方面使系統的能力大為提高，能完成許多復雜的任務；另***方面，傳統的檢測設備已不能有效地檢測和分析數字系統，特別是微機系統。這是因為數字系統的數據傳輸是按空間分布多碼位的方式進行的，這些碼位組成***定格式的數據。

傳輸?shù)臄?shù)據流是以離散時間為自變量的數據字，而不是以連續時間為自變量的波形。因而在模擬信號分析中的諸如信號幅度等重要參數，在數字信號分析中并不那么重要。后者重點在于考察信號高于或低于某***門限電平值，以及這些數字信號與系統時間之間的相對關系。

邏輯分析儀的作用是利用便于觀察的形式顯示出數字系統的運行情況，對數字系統進行分析和故障判斷。其主要特點如下：

1.有足夠多的輸入通道

2.具有多種靈活的觸發方式，確保對被觀察的數據流準確定位（對軟件而言可以跟蹤系統運行中的任意程序段，對硬件而言可以檢測并顯示系統中存在的毛刺干擾）。

3.具有記憶功能，可以觀測單次及非周期性數據信息，并可診斷隨機性故障。

4.具有延遲能力，用以分析故障產生的原因。

5.具有限定功能，實現對欲獲取的數據進行挑選，并刪除無關數據。

6.具有多種顯示方式，可用字符、助記符、匯編語言顯示程序，用二進制、八進制、十進制、十六進制等顯示數據，用定時圖顯示信息之間的時序關系。

7.具有驅動時域儀器的能力，以便復顯待測信號的真實波形及有利于故障定位。

8.具有可靠的毛刺檢測能力。

邏輯分析儀又分為兩大類：邏輯狀態分析儀和邏輯定時分析儀。這兩類分析儀的基本結構是相似的，主要區別表現在顯示方式和定時方式上。

邏輯狀態分析儀

邏輯狀態分析儀用字符0、1或助記符顯示被檢測的邏輯狀態，顯示直觀，可以從大量數碼中迅速發現錯碼，便于進行功能分析。邏輯狀態分析儀用來對系統進行實時狀態分析，檢查在系統時鐘作用下總線上的信息狀態。它的內部沒有時鐘發生器，用被測系統時鐘來控制記錄，與被測系統同步工作，主要用來分析數字系統的軟件，是跟蹤、調試程序、分析軟件故障的有力工具。

邏輯定時分析儀

邏輯定時分析儀用來考察兩個系統時鐘之間的數字信號的傳輸情況和時間關系，它的內部裝有時鐘發生器。在內時鐘控制下記錄數據，與被測系統異步工作，主要用于數字設備硬件的分析、調試和維修。
