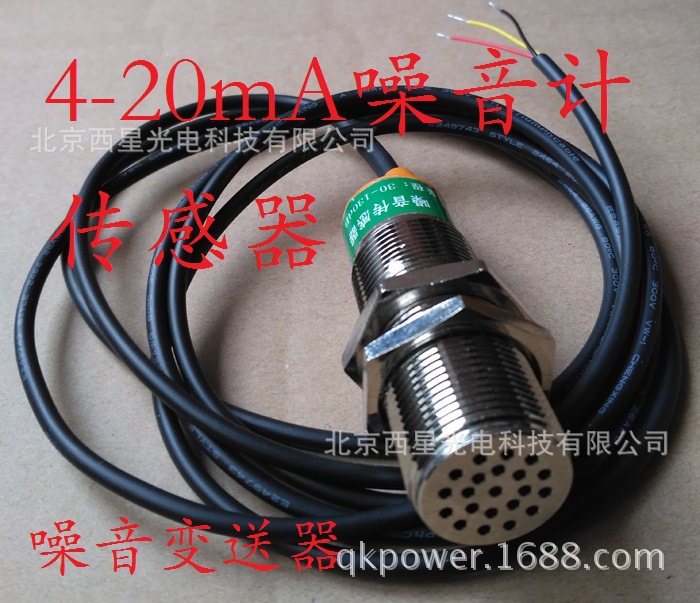

4-20mA噪音傳感器WS700系列說明書
、產品概述：
我司生產的噪音傳感器是采用工業標準的噪聲監測儀，針對工業現場噪聲測試需求而設計，兼容監控系統，對噪聲進行定點全天侯監測。 可廣泛用于倉庫、機房、生產車間、檔案室、圖書館、學校、商場、智能***居、樓宇控制、火車站等領域。
二、參數
供電電壓：默認DC12-24V；可選DC5V
測量范圍：30dB to 120dB（自動換擋）
采樣頻率： 秒采集10次
輸出頻率：模擬量連續輸出
輸出模式：4-20mA電流型、0-5V電壓型、0-10V電壓型
測量誤差：+/-2.0dB（2Khz 80dB點校正）
頻率加權特性：A加權特性
動態特性:FAST
響應時間：小于2秒
頻率響應：35 Hz to 20KHz

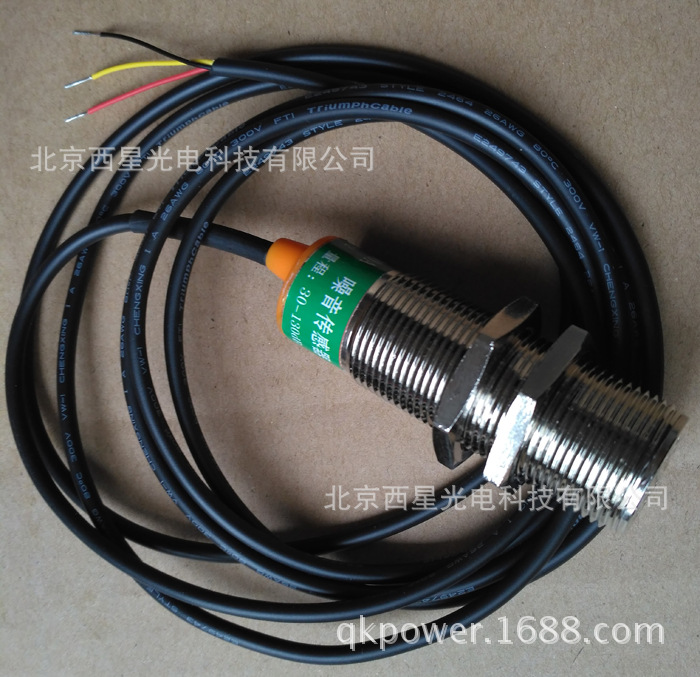

產品尺寸：直徑M24mm長度80毫米，輸出線長1.0米
工作環境：溫度 -20～60℃ 濕度 10～90%RH
存儲環境：溫度 -20～80℃ 濕度 10～90%RH
三、型號及出線定義：
4-20mA輸出：型號WS700A
紅線V+，黑線V-、黃線輸出正，黑線輸出負（輸出負載100-500歐）
0-5V輸出：型號WS700B;
紅線V+，黑線V-、黃線電壓輸出正，黑線電壓輸出負
0-10V輸出：型號WS700C;
紅線V+，黑線V-、黃線電壓輸出正，黑線電壓輸出負
四、模擬量輸出計算公式：
4-20mA輸出算法：
負載：100歐----500歐 輸出：4 mA - 20 mA
dB =(Ix– 4)*6.25 + 20；Ix=(I1+I2+I3---+I100)/X； 秒之內取X個電流值取其平均值。
0-5V輸出算法：
dB = (Vx -1)*25+ 20。。
0-10V輸出算法：
dB = (Vx -2)*12.5+ 20。。
