1. 功能簡介
LANDG-1800A 空間光分布測試系統是 種高性價比，少空間占用的臥式分布光度計，根據CIE、IESNA、******標準等要求，采用探頭靜止，樣品（光源或燈具）轉動的方式實現對樣品空間各個方向上的光色參數的測量。可實現CIE標準 C-γ和B -β測量：空間光強分布、任意截面上的光強分布曲線（可分別用直角坐標系或 坐標系 顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等 、燈具效率、有效發光角、上射光通量、下射光通量、燈具總光通量、有效光通量、利用系數，以及電參數（電壓、電流、功率、功率因數）等，也可實現燈具空間顏色分布、平均顏色特性及空間顏色不均勻性測量。
2.2 技術特點
（1）被測燈具可繞垂直軸和水平軸轉動，轉動范圍：±180°（或0～360°），精度：0.1°；
（2）配置單雙立柱，可雙立柱或單立柱工作；
（3）支持C-γ、B-β等多種測量方式；
（4）旋轉軸運轉與探頭采樣實時同步，采用貴金屬光纖點刷技術的高 換向器，實現不間斷連 續測量，不繞線，平穩旋轉、高精度、長壽命、高效率；
（5）精密、穩定機械結構，轉動平穩，低噪聲，旋轉控制高度智能化，操作簡單。
（6）液晶觸控現場控制器（可選）；
（7）閉環補償，消除測試過程影響，保證精度。
（8）專業激光十字線瞄準裝置，輔助調整樣品位置；
（9）光度探頭：CLASS L(f1'≤1.5%)/ CLASS A(f1'≤3%)（可選）、精密恒溫（可選）、 前置放大型；
（10）光度靈敏度：0.0001lx、 0.001lx、 0.01lx（可選）；
（11）測量數據符合***際、***內標準要求，IESNA文件格式輸出，可被相關照明和燈具設計軟件直接調用；
（12） 大額定可測燈具規格：
1、電源: AC/DC 600V/10A×6 路；
2、重量: 50kg 尺寸：1.4 m×1.6m；
2.測量原理
LANDG-1800A采用固定探測器、旋轉燈具法測量原理。測量燈具安裝在兩維旋轉工作臺上，通過激光瞄準器的“+”字激光束，使燈具的發光中心與旋轉工作臺的旋轉中心重合。當燈具繞垂直軸轉動時，與旋轉工作臺中心處于同 水平高度的探測器測量該水平面上各方向的光強值。當燈具繞水平軸轉動時，則探測器測量垂直面上各方向的光強值。垂直軸和水平軸均可在±180°范圍內連續旋轉。根據測量燈具的要求，該系統可以在B-β、C-γ等平面坐標系中測量。當測量得到燈具在各方向上的光強分布數據后，計算機即可計算出其它光度參數。
為了保證燈具安裝穩定，根據不同的測量坐標系，該系統可以采用兩種結構形式應用：
1、雙立柱結構（B-β平面坐標系）

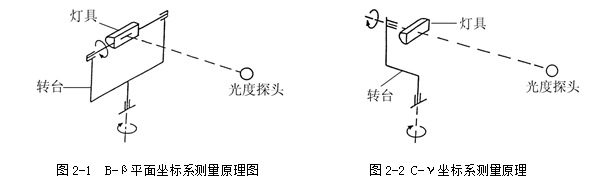

主要用于測量格柵燈具等。安裝燈具時，使燈具的發光中心與旋轉工作臺旋轉中心 致。在B-β坐標系中，燈具軸與旋轉工作臺的水平軸重合。如圖2-1所示。
2、單立柱結構（C-γ平面坐標系和圓錐面坐標系）
主要用于測量筒燈、投光燈等燈具。安裝燈具時，使燈具的發光中心與旋轉工作臺旋轉中心 致。燈具的光軸與旋轉工作臺的水平軸重合。如圖2-2所示。
3.實驗室要求：
1、 房間（ 小尺寸）要求
A. 暗室：用于放置測試轉臺和光度探頭
房間尺寸：高2.3米、寬3米、長度8米至30米
墻壁：室內所有墻壁、天花板、地板均涂無光黑漆
B. 工作室：用于放置控制機柜、計算機和打印機
尺寸：不小于3米×3米
