產品特點

■ 采用8-bit低功耗CMOS處理器

■ 具有自動溫度補償功能

■ 抗RFI干擾:20~1000MHZ(如移動通信)

■ 三種報警延時輸出可選

安裝與使用說明

設備安裝前檢查

設備清單:

■ 紅外設備1臺

■ 合格證、保修卡、接線說明等

■ USB轉485(選配)

接線說明

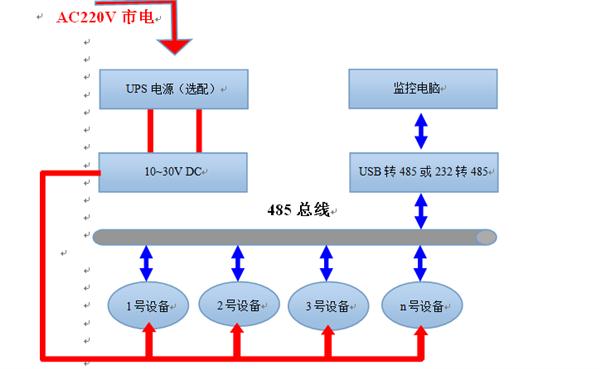

寬電壓電源輸入10~30V均可。485信號線接線時注意AB兩條線不能接反,總線上多臺設備間地址不能沖突。

安裝說明

1)選定合適的位置,用螺釘將安裝底板固定在天花板上,再將探測器掛上

2)建議安裝高度為2.5~6m

3)安裝位置應避免靠近空調、電風扇、電冰箱、烤箱及可引起溫度迅速變化的物體,同時應避免太陽光直射在探測器

4)探測器透鏡前面避免有物體遮擋,以免影響探測效果

 使用說明

1)按說明接好線,然后蓋上探測器蓋盒

2)接通電源,指示燈閃爍,探測器進入自檢狀態

3)60s后指示燈熄滅,探測器進入正常檢測狀態,此刻如果有人在探測器覆蓋區域內走動, LED指示燈亮,同時RS485報警輸出

4)LED ON跳幀控制LED指示燈是否有提示,不影響探測器正常工作

常見問題及解決辦法

設備無法連接到PLC或電腦,可能的原因:

1)電腦有多個COM口,選擇的口不正確。

2)設備地址錯誤,或者存在地址重復的設備(出廠默認全部為1)。

3)波特率,校驗方式,數據位,停止位錯誤。

4)主機輪詢間隔和等待應答時間太短,需要都設置在200ms以上。

5)485總線有斷開,或者A、B線接反。

6)設備數量過多或布線太長,應就近供電,加485增強器,同時增加120Ω終端電阻。

7)USB轉485驅動未安裝或者損壞。

8)設備損壞。

通訊基本參數

技術參數

■ 供電電源:10~30V DC

■ 功耗:0.4W

■ 傳感器類型:雙元熱釋紅外傳感器

■ 報警延時:30s、10s、5s輸出可選 (報警持續時間)

■ 延時報警:軟件設置 (發生報警的延時)

■ 安裝方式:吸頂

■ 安裝高度:2.5~6m

■ 探測范圍:直徑6m(安裝高度3.6m時)

■ 探測角度:全方位360°

■ 信號輸出:RS485

■ 通信協議:Modbus-RTU

■ 工作環境:-10℃~50℃,≤95%,無凝露

RS-HW-N01為高穩定性被動紅外探測器。采用的信號分析處理技術,具有超高的探測和防誤報性能。當有入侵者通過探測區域時,探測器將自動探測區域內人體的活動。如有動態移動現象,則會產生報警,設備為485輸出,標準的Modbus-RTU協議,可二次開發。產品適合***庭住宅區、樓盤別墅、廠房、倉庫、商場、寫字樓等場所的安全防范。
